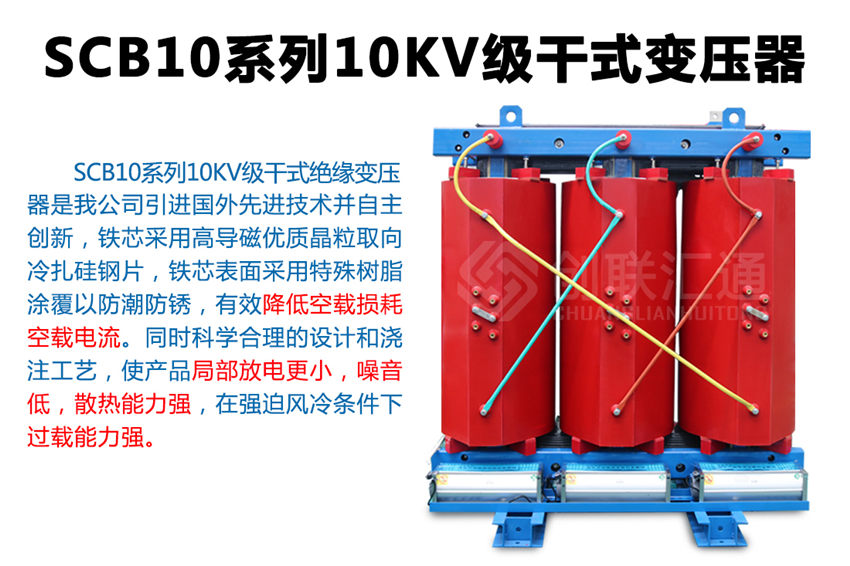

SCB10树质绝缘干式变压器是我公司引进外先进技术， 由于线圈被环氧树脂包封，所以难燃，防火体积小，可直接安置在负荷中心。同时科学合理的设计和浇注工艺,电小，噪声低，散热能力强，在强迫风冷条件下可以在125%额定负载下长期运行，并配有智能温控仪，具有故障报警，超温报警，朝闻挑着，以及黑匣子功能，并通过RS485串口与计算机相连，可以集中监视和控制。
产品结构：
高压绕组
高压绕组用带填料环氧树脂真空浇注，局放量小，线圈电气强度高，绕内外壁用玻璃纤维网络格板增强，增加了线圈的机械强度，提高了产品抗突短路的能力，线圈永不开裂。
低压绕组
低压绕组采用箔式结构，解决了用线绕时轴向螺旋角问题，使安匝更s同时线圈采用轴向冷却风道，增强了败热能力，绕组层间采用了DMD环氧预漫布，整体固化成形。
铁芯
铁芯造用进口优质冷轧硅钢片，三阶金斜接结构、芯柱果用F级无模礼、铁芯表面采用环氧树醒包封，降低了空载损耗，空载电流和铁芯城央件和紧固件经持殊表面处理，使产品外观质量有了进一步提高，
温控系级和冷风系统
采用横流顶吹式冷却风机，该冷却风机具有噪声小，风压高，外形美观等特点，增强了变压器的过载能来。温度控制采用智能温控仪，提高了变压器运行可靠性。
产品特点：
1.安全，防火，无污染，可直接运行于负荷中心；
2.采用内先进生产技术，机械强度高，抗短路能力强，局部放电量小，热稳定性好，可靠性高，使用寿命长；
3.低损耗，低噪音，节能效果明显，免维护；
4.散热性能好，过负载能力强，强迫风冷时可提高50%容量运行；
5.防潮性能好，适应高湿度和其他恶劣环境中运行；
6.体积小，重量轻，占地空间少，安装费用低。

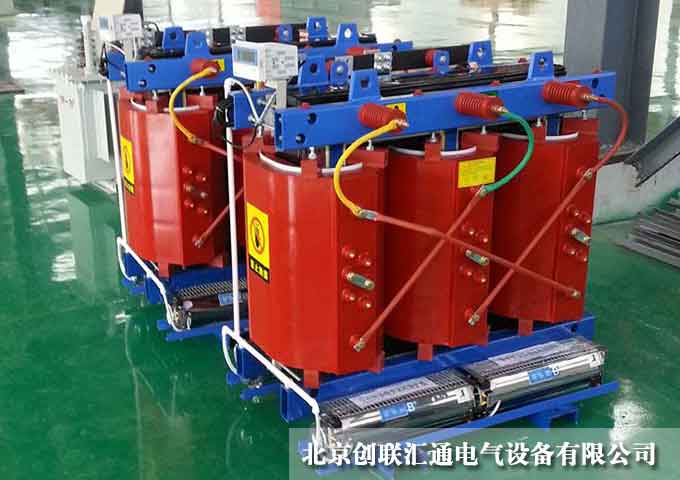

产品图片
产品参数
变压器型号
|
额定
容量(KVA)
|
联结
组
标号
|
电压组合(kV）
|
损耗(W)
|
空载
电流
(%)
|
短路
阻抗
(%)
|
高
压
|
分接
范围
|
低
压
|
空
载
|
负
载
|
SCB10-30/10
|
30
|
Dyn11
或
Yyn0
|
10
6.3
6
|
±5%,±2×
2.5%
或
+3×2.5%
-1×2.5%
|
0.4
|
190
|
710
|
2.4
|
4.0
|
SCB10-50/10
|
50
|
270
|
1000
|
2.4
|
SCB10-80/10
|
80
|
370
|
1380
|
1.8
|
SCB10-100/10
|
100
|
400
|
1570
|
1.8
|
SCB10-125/10
|
125
|
470
|
1850
|
1.6
|
SCB10-160/10
|
160
|
550
|
2130
|
1.6
|
SCB10-200/10
|
200
|
630
|
2530
|
1.4
|
SCB10-250/10
|
250
|
720
|
2760
|
1.4
|
SCB10-315/10
|
315
|
880
|
3470
|
1.2
|
SCB10-400/10
|
400
|
980
|
3990
|
1.2
|
SCB10-500/10
|
500
|
1160
|
4880
|
1.2
|
SCB10-630/10
|
630
|
1350
|
5880
|
1.0
|
SCB10-630/10
|
630
|
1300
|
5960
|
1.0
|
6.0
|
SCB10-800/10
|
800
|
1520
|
6960
|
1.0
|
SCB10-1000/10
|
1000
|
1770
|
8130
|
1.0
|
SCB10-1250/10
|
1250
|
2090
|
9690
|
1.0
|
SCB10-1600/10
|
1600
|
2450
|
11730
|
1.0
|
SCB10-2000/10
|
2000
|
3050
|
14450
|
0.8
|
SCB10-2500/10
|
2500
|
3600
|
17170
|
0.8
|
以上信息仅供参考，产品规格和参数等信息随设计图纸变更等因素而调整，恕不另行通知，请即时咨询获取。
